SPECIFICATIONS

  1. 計尺ホイール：円周長200mm/巾35mm
  2. 出力電圧：
    ＋24∨電源使用のもの: 「1」：＋20.0∨±1∨ 「0」：0.8∨以下
    ＋12∨電源使用のもの: 「1」：＋10.0∨±1∨ 「0」：0.8∨以下
    ＋5∨電源使用のもの: 「1」：4.5∨＋0.5∨ 「0」：0.8∨以下
  3. 出力波形：短形波、立ち上がり
  4. パルスデュテイ変動：「1」：「0」＝1：1.5-1.5：1
  5. 出力抵抗：2kΩ（オープンコレクター仕様の場合はこの抵抗はありません。）
  6. パルス間隔精度：各分解能力の50％以下
  7. 許容温度：0℃から＋50℃
  8. 電源電圧：5∨または12〜24∨
  9. 消費電流：1信号出力のもの50mA/2信号出力のもの80mA
  10. シンク電流: 50mA以下

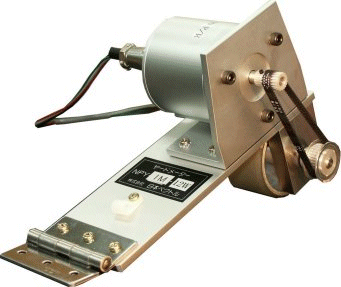

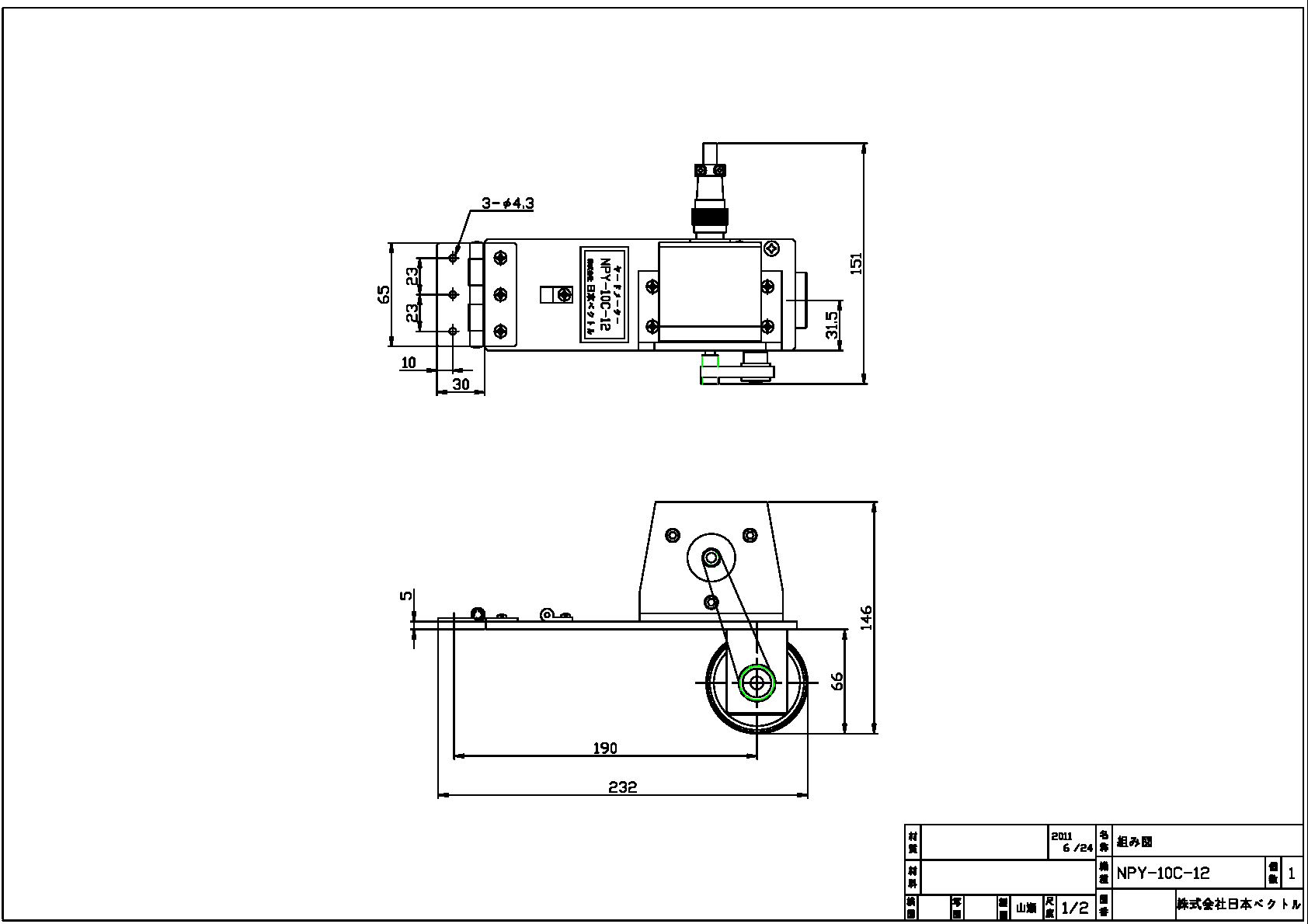

  11. 寸法図面

型名最小測定単位最大計測速度使用電源接続
NPY-0.1M-120.1mm300m/min.DC12V〜24V±10% 80mA以下
リップル含有率1%以下		１信号出力別表１参照
NPY-0.1M-12W0.1mm90度位相差２信号出力別表２参照
NPY-1M-121mm１信号出力別表１参照
NPY-1M-12W1mm90度位相差２信号出力別表２参照
NPY-1C-121cm１信号出力別表１参照
NPY-1C-12W1cm90度位相差２信号出力別表２参照
NPY-10C-1210cm１信号出力別表１参照
NPY-10C-12W10cm90度位相差２信号出力別表２参照
NPY-0.1Y-120.1ヤード１信号出力別表１参照
NPY-0.1Y-12W0.1ヤード90度位相差２信号出力別表２参照

* +5V電源仕様は特注扱いにて承っております。


別表１
ピンNo.内容
１電源
２グランド
３出力

別表２
ピンNo.内容
１電源
２グランド
３出力(1)
４出力(2)
