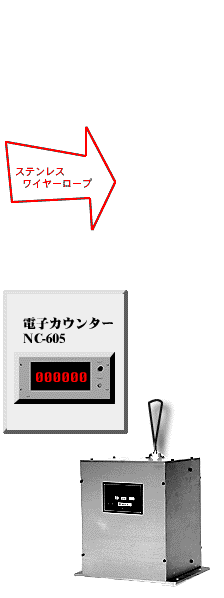

本器のステンレスワイヤーロープの先端部を被測定物に固定し、被測定物のストローク、高さ、間隔が変化した場合、それに応じてロープが出入りいたします。このロープの出入長は光電検出され、その出入り長に相当する電気パルス信号に変換いたします。電気パルス信号は90度位相差2信号出力ですので、加減算電子カウンターに接続いたしますと、1粍単位でその長さが表示され遠隔集中監視ができます。又制御装置に入力いたしますと、高さ、深さ、長さ、距離、間隔、速度、等をファクターとする機械や装置の自動化、電気制御化がはかれます。

SPECIFICATIONS

  1. 測定単位：1mm
  2. 測定精度：±（2mm+測定長×0.03%)
  3. 電源電圧：+12VDC±10% リップル含有率1%以下/+24VDC±10% リップル含有率1%以下
  4. 出力電圧：＋24∨電源使用のもの
    「1」：＋20.0∨±1∨「0」：0.5∨以下
    ＋12∨電源便用のもの 「1」：＋10.0∨±1∨「0」：0.5∨以下
    ＋5∨電源使用のもの 「1」：4.5∨＋0.5∨「0」：0.5∨以下
  5. 消費電流：150mA以下
  6. 使用温度範囲：0〜+40℃

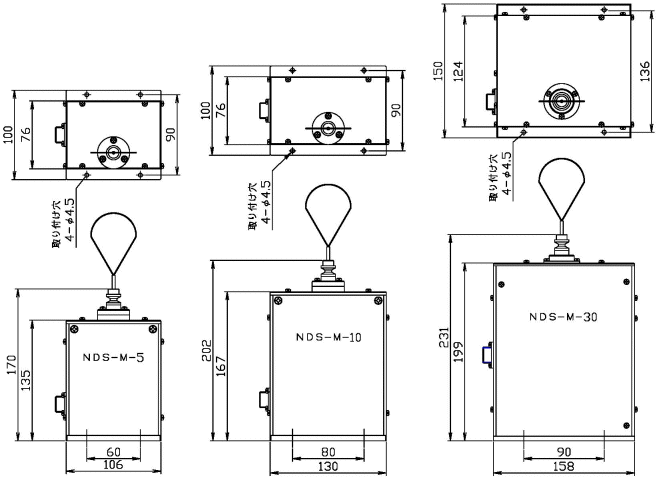

  7. 寸法図面
概要
型名.最大計測長
NDS-M-55m
NDS-M-1010.0m
NDS-M-2525.0m
NDS-M-100100.0m

接続
ピンNo.内部接続
１DC電源
２グランド
３出力(1)
4グランド
5出力(2)
6グランド
7グランド
