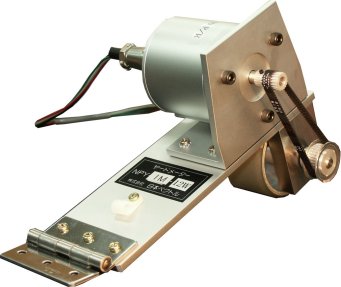

SPECIFICATIONS

  1. 計尺ホイール:円周長200mm/巾35mm
  2. 出力電圧:+24∨電源使用のもの 「1」:+20.0∨±1∨ 「0」:0.8∨以下
    +12∨電源便用のもの 「1」:+10.0∨±1∨ 「0」:0.8∨以下
    +5∨電源使用のもの 「1」:+ 4.5∨+0.5∨ 「0」:0.8∨以下
  3. 出力波形:短形波、立ち上がり
  4. パルスデュテイ変動:「1」:「0」=1:1.5-1.5:1
  5. 出力抵抗:2kΩ(オープンコレクター仕様の場合はこの抵抗はありません。)
  6. パルス間隔精度:各分解能力の50%以下
  7. 許容温度:−10℃から+50℃
  8. 容回転数:5000r.p.m.
  9. 許容軸荷重:スラスト方向1.5kg以下/ラジアル方向3.0kg以下
  10. 電源電圧:5∨または12〜24∨
  11. 消費電流:1信号出力のもの50mA/2信号出力のもの80mA
  12. シンク電流: 50mA以下

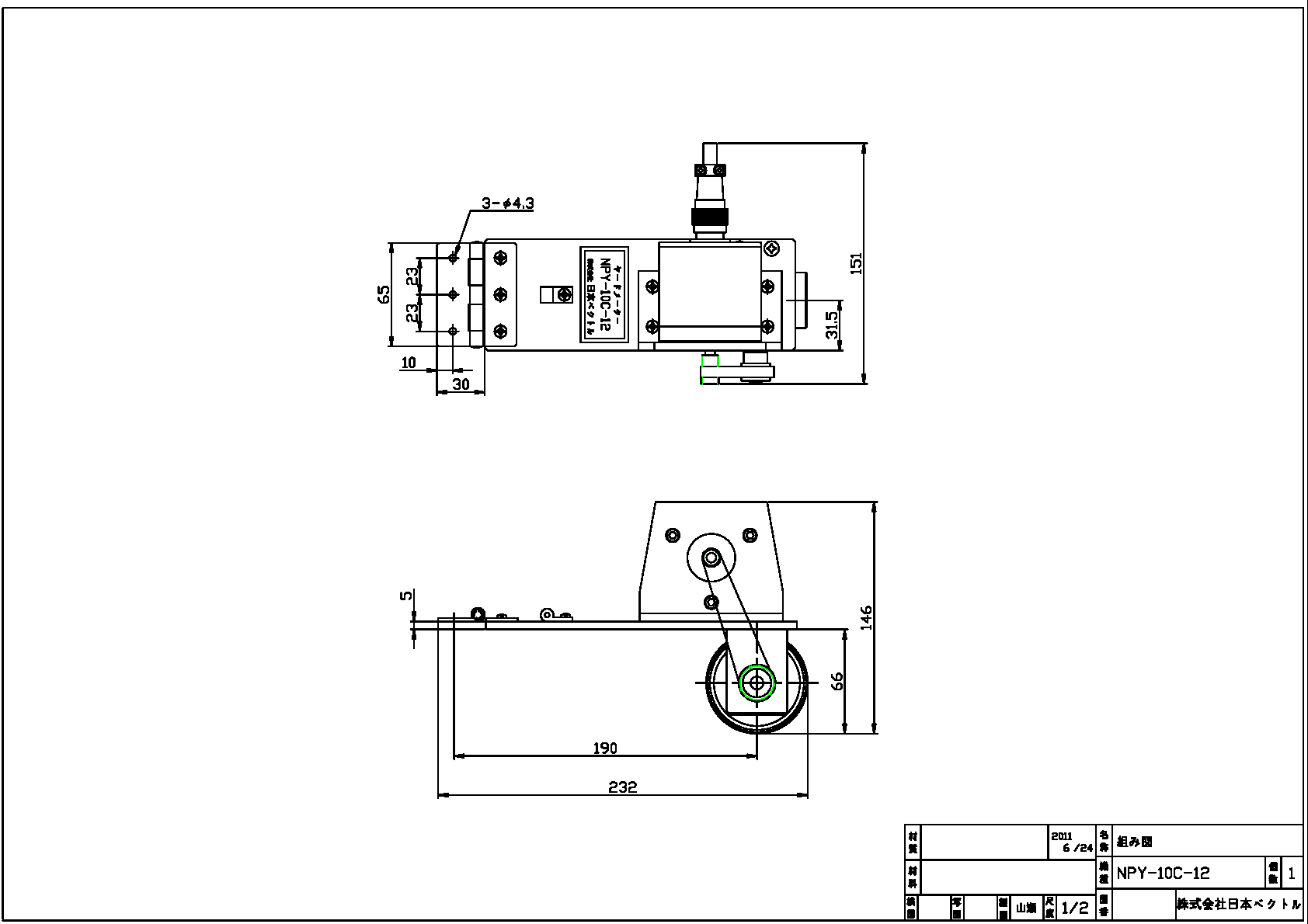

  13. 寸法図面

型名最小測定単位最大計測速度使用電源接続
NPY-0.1M-120.1mm300m/min.DC12V〜24V±10% 80mA以下
リップル含有率1%以下
1信号出力別表1参照
NPY-0.1M-12W0.1mm90度位相差2信号出力別表2参照
NPY-1M-121mm1信号出力別表1参照
NPY-1M-12W1mm90度位相差2信号出力別表2参照
NPY-1C-121cm1信号出力別表1参照
NPY-1C-12W1cm90度位相差2信号出力別表2参照
NPY-10C-1210cm1信号出力別表1参照
NPY-10C-12W10cm90度位相差2信号出力別表2参照
NPY-0.1Y-120.1ヤード1信号出力別表1参照
NPY-0.1Y-12W0.1ヤード90度位相差2信号出力別表2参照

* +5V電源仕様は特注扱いにて承っております。


別表1
ピンNo.内容
電源
グランド
出力

別表2
ピンNo.内容
電源
グランド
出力(1)
出力(2)
