SPECIFICATIONS

  1. 出力電圧:
    +24∨電源使用のもの: 「1」:+20.0∨±1∨ 「0」:0.8∨以下
    +12∨電源使用のもの: 「1」:+10.0∨±1∨ 「0」:0.8∨以下
    +5∨電源使用のもの: 「1」:4.5∨+0.5∨ 「0」:0.8∨以下
  2. 出力波形:短形波、立ち上がり
  3. パルスデュテイ変動:「1」:「0」=1:1.5-1.5:1
  4. 出力抵抗:2k
  5. 出力パルス数:1,2,5,10,20,50,60,100,200,500,1000,2000
  6. パルス間隔精度:各分解能力の50%以下
  7. 許容温度:0℃から+50℃
  8. 容回転数:5000r.p.m.
  9. 許容軸荷重:スラスト方向1.5kg以下/ラジアル方向3.0kg以下
  10. 電源電圧:5∨または12〜24∨
  11. 消費電流:1信号出力のもの40mA/2信号出力のもの80mA
  12. シンク電流:50mA以下

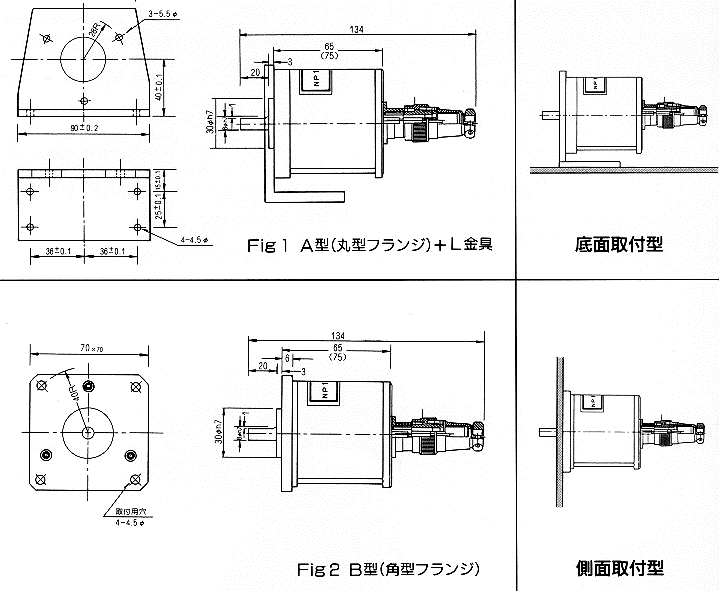

  13. 寸法図面
