FEATURES

  1. 接触して運動を検出する機械式計尺機としては押さえローラー１ヶ当たりの荷重が平均350gと最も軽く、ツイストペア線等のピッチくずれ、変形等が極めて小さい。
  2. 押さえローラーは、中空のポリウレタンゴムを使用しておりますので、振動吸収力が高い。
  3. 振動ローラーがはねあげられ、無荷重の状態になった場合、対になっているローラーが被測定線に強く押しつけられる構造となっているのでスリップ誤差が極めて小さい。
  4. 計尺プーリーによる計尺値の検出方法に、無接触の光電検出を採用しているので、ベルトの回転が軽く、小さな押さえ荷重でもスリップ誤差が生じにくい。
SPECIFICATIONS

  1. 測定値のバラツキ：0.2％以下（標準線使用時）
  2. 測定精度：0.3％以下（標準線使用）
  3. 最小測定単位：ご指定による
  4. 計尺線直径：0.5mm〜5mm
  5. 最大計尺速度：150m/min.
  6. 引き出し力：70g以下
  7. 検出部電源：DC12V〜24V
  8. 重量：本体6.4kg

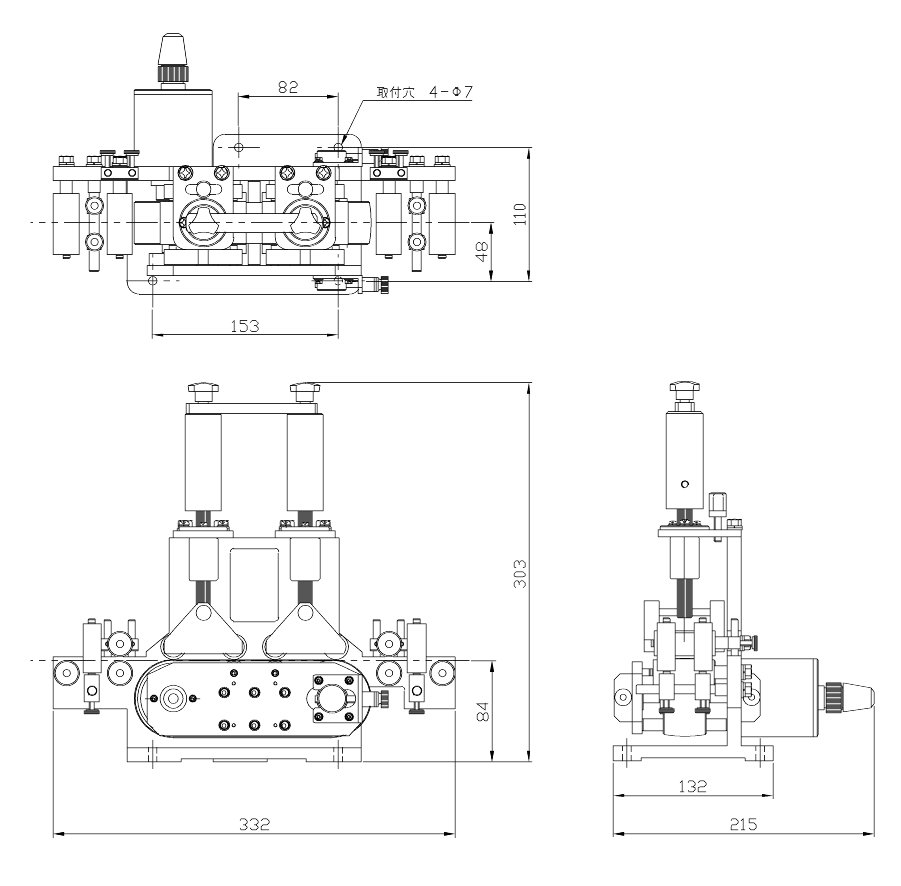

  9. 寸法図面
